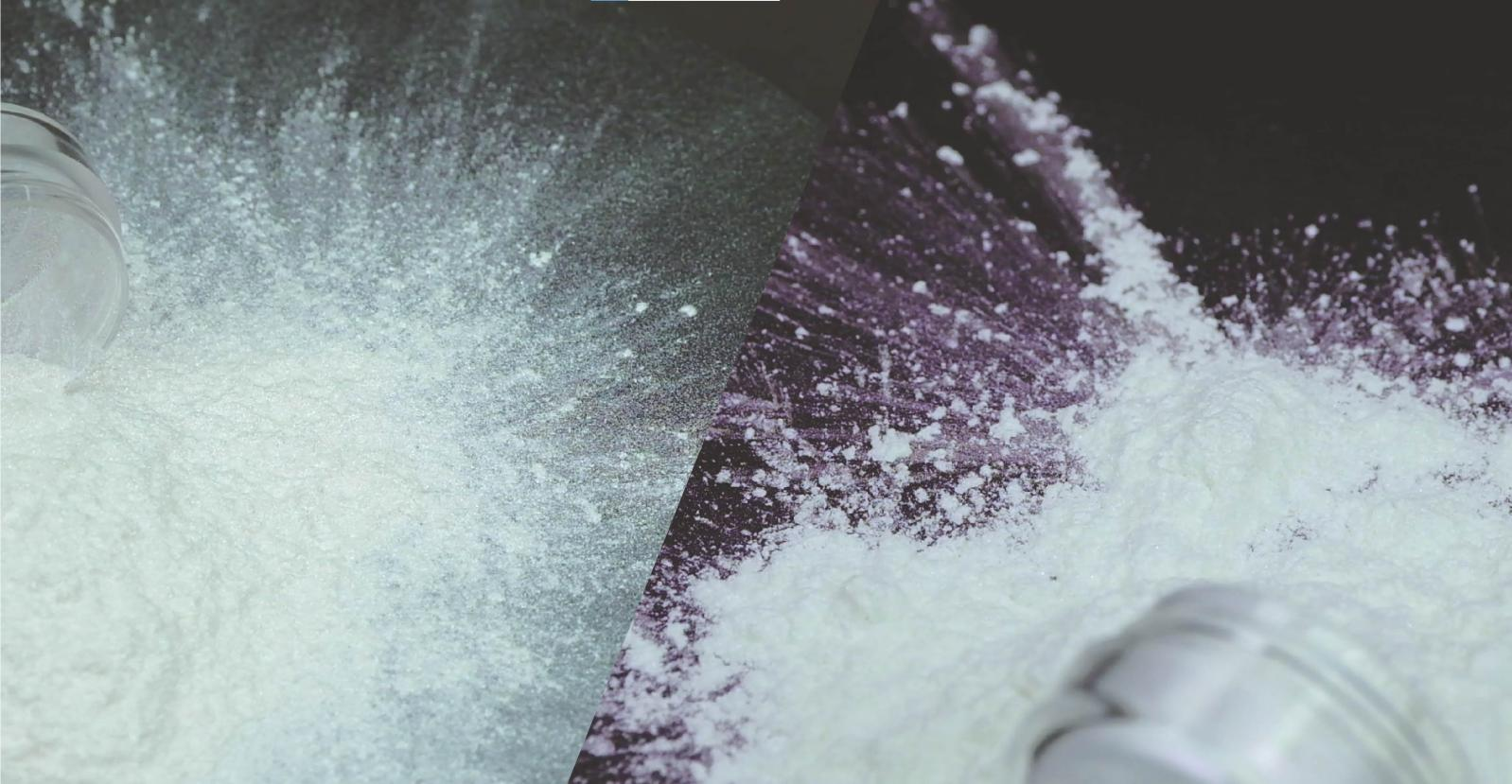

두 개의 코팅 샘플을 나란히 놓고 선택해 보십시오. 하나는 크리스탈 효과 진주광택으로 마감되고 다른 하나는 다이아몬드 효과 등급으로 마감되어 있으며 그 차이는 즉각적으로 나타납니다. 하나는 부드럽고 빛나며 내부적으로 조명이 켜진 것으로 읽습니다. 다른 하나는 절단된 돌의 표면처럼 날카롭고 불연속적인 섬광으로 빛을 포착합니다. 두 안료 모두 동일한 기본 수지, 동일한 적용 방법, 심지어 동일한 색상 공간을 공유할 수 있습니다. 질감의 차이는 전적으로 안료 자체에서 비롯됩니다.
단일 코팅 시스템 내에서 작업하는 제조자 및 제품 디자이너의 경우 이러한 차이가 어디서 발생하는지, 그리고 이를 제어하거나 결합하는 방법을 정확히 이해하는 것이 디자인된 것처럼 보이는 마감과 우연한 것처럼 보이는 마감 사이의 차이입니다.
"크리스탈 효과" 및 "다이아몬드 효과"라는 용어는 상호 교환 가능한 마케팅 라벨이 아닙니다. 이는 입자 기하학, 기판 순도 및 표면 특성에 뿌리를 둔 완전히 다른 광학적 동작을 설명합니다. 주어진 적용 분야에 대해 잘못된 유형을 선택하면 색상만 달라지는 것이 아닙니다. 촉감이 달라지고, 보는 각도에 따라 반응이 달라지며, 주변 코팅 필름과의 관계도 달라집니다.
많은 산업 등급 진주광택 라인의 경우처럼 동일한 제품군 또는 공급업체 범위 내에서 두 가지 효과 유형을 모두 사용할 수 있는 경우 이러한 구별이 가장 중요합니다. 수지, 용매 시스템, 적용 점도 및 경화 프로토콜은 동일하게 유지될 수 있습니다. 변화하는 것은 안료이며, 이에 따라 완성된 표면의 전체 특성도 달라집니다. 사양 단계에서 올바른 선택을 하면 다운스트림 재구성에 드는 노력이 크게 줄어듭니다.
두 가지 효과 유형 모두 동일한 기본 메커니즘, 즉 금속 산화물로 코팅된 얇고 투명한 소판 층에 대한 빛 간섭에서 모양이 파생됩니다. 그러나 메커니즘이 시각적으로 표현되는 방식은 크리스탈과 다이아몬드 효과가 매우 다르게 처리하는 두 가지 변수에 따라 달라집니다. 입자 크기 그리고 반사 문자 .
산업용 응용 분야를 위한 크리스탈 효과 진주광택 안료 보통 10~60미크론 범위의 적당한 입자 크기와 순도가 매우 높고 균일하게 매끄러운 소판 표면의 기질이 결합된 것이 특징입니다. 생성된 효과는 표면 전체에 걸쳐 지속적이고 부드러운 광도입니다. 여러 개의 작고 방향이 잘 정돈된 혈소판에서 반사되는 빛은 중첩된 간섭 패턴을 만들어 눈이 별개의 광채 지점이 아니라 내부에서 빛나는 균일한 광택으로 읽습니다. 시각적 인상은 깊이와 반투명함, 즉 색상이 표면 위가 아닌 표면 아래에 존재하는 듯한 느낌입니다.
다이아몬드 효과 진주빛 안료 훨씬 더 큰 입자 크기(일반적으로 60~200미크론 이상)에서 작동합니다. 이러한 차원에서 개별 혈소판은 눈이 별도의 반사 표면으로 분해될 수 있을 만큼 충분히 커집니다. 연속적인 광택으로 섞이는 대신 각 혈소판은 빛을 뚜렷하고 강도가 높은 핀포인트로 포착하여 반환합니다. 이러한 개별 반사의 집합체는 반짝임으로 읽혀집니다. 이는 절단된 보석이 단순히 빛을 반사하는 것이 아니라 빛을 발산하는 것처럼 보이게 만드는 것과 동일한 품질입니다. 적용 범위는 낮지만 각 반사 지점은 훨씬 더 강렬합니다.
입자 크기만으로는 질감의 질적 차이를 완전히 설명할 수 없습니다. 기판 재료와 표면의 부드러움 및 순도도 마찬가지로 결정적입니다.
크리스탈 효과 안료는 가장 일반적으로 사용됩니다. 합성 운모 , 탁월한 평탄도, 화학적 순도 및 백색도를 갖는 혈소판을 생성하기 위해 통제된 조건에서 성장한 불화운모 기질입니다. 천연 미네랄 불순물이 없다는 것은 TiO2 또는 산화철 코팅이 매우 균일한 층에 침착되어 전체 소판 표면에 걸쳐 일관된 간섭 색상을 생성한다는 것을 의미합니다. 이러한 균일성은 효과에 이름을 부여하는 깨끗하고 결정적인 광도를 생성하는 것입니다. 표면 산란이 최소화되어 빛이 높은 효율로 혈소판에 들어가고 나옵니다.
다이아몬드 효과 안료 역시 합성 운모 기질을 사용하는 경우가 많지만, 이 범주를 정의하는 훨씬 더 큰 입자 크기에서는 다음과 같은 추가 요소가 작용합니다. 가장자리 산란 . 더 큰 혈소판은 얼굴 면적에 비해 비례적으로 더 많은 가장자리 면적을 갖습니다. 가장자리는 간섭 색상을 생성하지 않으며 흰색 빛을 산란시킵니다. 이러한 가장자리 기여는 큰 소판의 높은 강도의 얼굴 반사와 결합되어 특징적인 "컷 다이아몬드" 모양을 만들어냅니다. 산란된 빛의 확산 후광으로 둘러싸인 화려한 중앙 플래시입니다. 일부 다이아몬드 효과 등급은 유리 플레이크 기판을 사용하는데, 이는 운모보다 훨씬 부드럽고 가장자리 산란이 감소하면서 더 선명하고 포화된 점 반사를 생성합니다.
기판과 표면의 관계에 대한 학술 문서는 특히 눈에 띄는 결정체 반짝임에 기여하는 예외적으로 매끄러운 표면을 나타내는 알루미나 기반 등급의 경우에 포함됩니다. 진주광택 안료 유형 및 광학적 메커니즘에 대한 과학적 검토 Encyclopedia MDPI에서 출판되었습니다.
크리스탈과 다이아몬드 효과 안료가 동일한 베이스 코팅(동일한 수지, 동일한 용제 패키지, 동일한 적용 프로토콜)에 도입되면 이들의 거동은 실제로 몇 가지 중요한 방식으로 달라집니다.
입자 크기가 더 작고 면적 대 부피 비율이 더 높은 크리스탈 효과 안료는 단위 중량당 더 나은 도포 범위를 제공합니다. 효과적인 로딩은 일반적으로 고형물의 중량을 기준으로 5~10%입니다. 그램당 입자 수가 적고 크기가 큰 다이아몬드 효과 안료는 매우 낮은 적용 범위를 제공합니다. 일부 >150 마이크론 등급에서는 0.5~2%의 낮은 첨가량만으로도 목표 스파클 강도를 생성하기에 충분합니다. 그 부하를 초과하면 혈소판이 뭉쳐서 서로 간섭하게 되어 반짝임을 강화하기보다는 둔하게 만듭니다.
두 효과 유형 모두 작동하려면 투명 또는 반투명 코팅 필름이 필요합니다. 불투명도는 간섭 메커니즘을 차단합니다. 그러나 다이아몬드 효과 안료는 더 민감하다 투명도를 촬영합니다. 각각의 큰 혈소판은 전체 얼굴 영역에 걸쳐 방해받지 않는 빛 경로가 필요합니다. 모든 광산란 첨가제(색소 TiO2, 탄산칼슘, 활석)는 크리스탈 효과의 지속적인 광택을 저하시키는 것보다 다이아몬드 광채를 더 빠르게 저하시킵니다. 필요한 경우 은폐력은 효과 코트 자체에 통합되기보다는 효과 레이어 아래의 베이스 코트에 내장되어야 합니다.
크리스탈 효과 안료는 크기가 작고 질량이 낮기 때문에 얇은 필름에서 더 쉽게 배향됩니다. 다이아몬드 효과 소판은 더 크고 무거우므로 필름 형성 속도가 느려지고 기판에 평행하게 정착하는 데 더 긴 개방 시간이 필요합니다. 속건 시스템에서 다이아몬드 효과 등급은 방향이 무작위로 변하는 경향이 더 크며, 방향이 잘못된 큰 판상체는 빛을 밝게 반사하기보다는 산란시켜 반짝이는 결과보다는 흐릿한 결과를 낳습니다.
아래 표에는 동일한 코팅 시스템 내에서 사용될 때 크리스탈 및 다이아몬드 효과 안료를 구별하는 주요 제형 매개변수가 요약되어 있습니다.
| 매개변수 | 크리스탈 효과 | 다이아몬드 효과 |
|---|---|---|
| 일반적인 입자 크기 | 10~60μm | 60~200μm |
| 비주얼 캐릭터 | 지속적인 빛나는 광택; 부드러운 깊이 | 분리된 고강도 스파클 포인트 |
| 공통 기판 | 합성 운모(고순도) | 합성 운모 또는 유리 플레이크 |
| 일반적인 하중(고형물의 중량%) | 5~10% | 0.5~3% |
| 취재/은폐 | 보통 | 매우 낮음 |
| 필름 투명도 감도 | 보통 | 높음 - 불투명도에 매우 민감 |
| 가장자리 산란 | 낮음 | 눈에 띄는; 후광 효과에 기여 |
| 오리엔테이션 난이도 | 낮음er | 높음 — 더 긴 개방 시간 필요 |
| 위험 해결 | 보통 | 높음 - 큰 혈소판이 더 빨리 안정됨 |
| 기본 애플리케이션 적합성 | 장식 코팅, 고급 자동차, 화장품 마감 | 프리미엄 자동차, 고급 소비재, 주얼리 코팅 |
가장 정교한 진주광택 마감재는 단일 효과 등급에 의존하는 경우가 거의 없습니다. 동일한 코팅 시스템 내에서 크리스탈과 다이아몬드 효과 안료를 혼합하면 포뮬러가 입체적 깊이와 초점 광채를 모두 갖춘 마감을 설계할 수 있습니다. 즉, 다이아몬드 효과의 반짝이는 점이 높은 대비로 눈에 띄는 빛나는 배경을 제공하는 크리스탈의 지속적인 광택입니다.
블렌드의 논리는 공간적입니다. 크리스탈 효과 안료는 필름의 광학적 "배경"을 채워 기본 색상과 광도를 생성하는 반면, 다이아몬드 효과 입자는 각 큰 판상체가 눈으로 개별적으로 분리될 수 있도록 충분히 멀리 떨어져 있습니다. 다이아몬드 함유량이 결정 함량에 비해 너무 높으면 큰 소판이 연속적인 광택을 밀어냅니다. 너무 낮으면 배경의 소음으로 인해 반짝임이 사라집니다. 실용적인 출발점은 크리스탈과 다이아몬드 안료의 중량 비율이 7:1~10:1이며 깊이와 플래시의 원하는 균형을 맞추는 것입니다.
추가 순서도 중요합니다. 결정 효과 성분은 먼저 분산되고 안정화되어야 하며 최소한의 전단력 하에서 다이아몬드 효과 등급이 마지막에 추가되어야 합니다. 다이아몬드 효과 안료의 큰 소판은 특히 파손에 취약하며 사전 안정화된 결정 분산액에 도입하면 기계적 손상 없이 젖고 방향을 잡을 수 있습니다. 이는 다음에도 마찬가지입니다. 화장품 등급 시스템의 다이아몬드 진주광택 안료 , 최종 응용 프로그램의 촉각 감도로 인해 혈소판 무결성이 더욱 중요해집니다.
크리스탈과 다이아몬드 또는 둘의 혼합 사이의 결정은 세 가지 상호 작용 요소, 즉 완성된 제품의 가시 거리, 그것이 존재할 조명 환경, 제형의 투명성 예산으로 귀결됩니다.
프리미엄 자동차 외장, 고급 가전제품 하우징, 고급 포장 등 직사광원이나 움직이는 광원 아래에서 가까이서 본 제품은 다이아몬드 효과나 크리스탈-다이아몬드 혼합의 이점을 가장 많이 얻습니다. 왜냐하면 개별적인 반짝임 포인트가 개별적으로 인식 가능하고 고급스러운 감각적 인상을 주기 때문입니다. 멀리서 보거나 확산 조명 또는 실내 조명 아래에서 보거나 상당한 은폐력이 필요한 제품은 크리스탈 효과 안료에서 더욱 신뢰할 수 있는 시각적 가치를 얻습니다. 여기서 연속적인 광택은 각도에 관계없이 감지될 수 있고 필름이 완벽하게 투명하지 않은 경우에도 효과가 유지됩니다.
아래 표는 시작 참조로서 효과 유형을 애플리케이션 컨텍스트에 매핑합니다. 둘 다 산업용 등급 진주광택 안료 포트폴리오 그리고 the dedicated cosmetic lines offer both effect types across a full range of interference colors, making it straightforward to evaluate matched pairs — the same color family in crystal and diamond grades — within a single development project.
| 신청 | 조건 보기 | 권장 효과 | 일반적인 입자 크기 Range |
|---|---|---|---|
| 자동차 OEM 탑코트 | 동적; 직사광선; 가변 각도 | 다이아몬드 또는 크리스탈 다이아몬드 블렌드 | 결정: 10~45μm; 다이아몬드: 80~150μm |
| 산업용 장식 코팅(내부) | 정적; 실내 조명 확산 | 크리스탈 효과 | 10~45μm |
| 가전제품 하우징 | 클로즈업; 혼합 광원 | 크리스탈 다이아몬드 블렌드 | 결정: 10~30μm; 다이아몬드: 60~100μm |
| 고급 포장/화장품 용기 | 클로즈업; 점 광원 | 다이아몬드 효과가 지배적 | 80~200μm |
| 건축/장식용 벽 코팅 | 거리; 퍼지다; 높은 커버리지가 필요함 | 크리스탈 효과 | 10~60μm |
| 코스메틱 하이라이터/아이섀도우 | 피부 접촉; 가변 각도 | 크리스탈( 화장품 크리스탈 등급 ) 또는 혼합 | 10~45μm crystal; 60–100 µm diamond |
이 선택에서 가장 중요한 원칙은 어떤 효과가 단독으로 "더 나은지"가 아니라 어떤 효과(또는 효과의 조합)가 조명 환경 및 최종 제품의 시청 동작과 일치하는지입니다. 확산광, 불투명도가 높은 시스템의 다이아몬드 효과 안료는 그 약속을 이행하지 않습니다. 프리미엄급, 면밀한 조사 맥락에서 크리스탈 효과는 절제되어 보일 수 있습니다. 보기 컨텍스트에서 시작하여 안료 사양까지 역방향으로 작업하면 안료에서 시작하여 애플리케이션 컨텍스트가 협력하기를 바라는 것보다 지속적으로 더 나은 결과가 생성됩니다.
